Разбираем, где при ремонте центробежного насоса применяются фиксаторы и герметики LOCTITE. Объясняем выбор материала для крепежа, посадок, фланцев и трубной резьбы, порядок подготовки и проверку после сборки.
Разбираем, где при ремонте центробежного насоса применяются фиксаторы и герметики LOCTITE. Объясняем выбор материала для крепежа, посадок, фланцев и трубной резьбы, порядок подготовки и проверку после сборки.
При ремонте и обслуживании центробежных насосов материалы LOCTITE применяются для фиксации крепежа и цилиндрических посадок, герметизации подходящих фланцев и металлической трубной резьбы. Для каждой задачи нужен свой состав. Резьбовой фиксатор, вал-втулочный материал и жидкая прокладка работают в разных сопряжениях и не заменяют друг друга.
В ЛокЭксперт мы помогаем подобрать материал под конкретный узел насоса: с учётом конструкции, металла, зазора, температуры и перекачиваемой среды. Ниже рассмотрены операции при плановом ремонте разобранного и подготовленного оборудования. Подбор состава начинается с дефектации, а не с названия клея.
Ремонт центробежного насоса начинается с причины неисправности
Течь, шум и вибрация не указывают на один и тот же дефект. Например, повторное ослабление крепежа может сопровождать нарушение центровки, а утечка возле вала относится к другому уплотнению, чем течь между неподвижными фланцами. Сначала определяют источник проблемы, затем выбирают ремонтную операцию.
| Что обнаружено | Что проверить | Где может применяться состав |
|---|---|---|
| Ослабляются болты или установочные винты | Резьбу, затяжку, вибрацию и центровку привода | Фиксация исправного металлического крепежа |
| Следы перемещения в цилиндрической посадке | Размеры, овальность, износ и посадочный допуск | Фиксация подходящего сопряжения вал-втулка или подшипниковой посадки |
| Течёт неподвижный разъём корпуса | Тип штатного уплотнения, плоскостность и состояние фланцев | Формирование прокладки на предусмотренных для этого жёстких металлических поверхностях |
| Течёт резьбовая пробка или фитинг | Тип резьбы и место уплотнения: резьба, торец либо отдельное кольцо | Герметизация подходящей металлической трубной резьбы |
| Шум, кавитационные повреждения или течь возле вала | Режим насоса, подвод жидкости, подшипники и уплотнение вала | Сначала устраняется причина; нанесение герметика снаружи не решает такую неисправность |
Кавитация связана с образованием и схлопыванием паровых пузырьков в потоке. Она может сопровождаться шумом, вибрацией и повреждением поверхностей. Клей не исправляет недостаточный подпор на входе, неподходящий рабочий режим или несоосность насоса и двигателя.
Какой материал LOCTITE подходит для разных соединений
Четыре группы материалов решают разные задачи при сборке. Возможность их применения проверяется для конкретной конструкции насоса. Совместимость с водой, раствором реагента или другой рабочей средой не следует из общего названия «герметик».
| Узел | Материал | Назначение | Ограничение выбора |
|---|---|---|---|
| Болт, гайка, установочный винт | LOCTITE 243 | Резьбовой фиксатор средней прочности, рассчитанный на обычную разборку ручным инструментом | Не восстанавливает сорванную резьбу и не заменяет требуемую затяжку |
| Цилиндрическая посадка | LOCTITE 638 | Высокопрочная фиксация металлических сопрягаемых деталей; ориентир по клеевому зазору до 0,25 мм | Зазор для состава не является допуском на износ, овальность или биение детали насоса |
| Плотно прилегающие жёсткие металлические фланцы | LOCTITE 518 | Анаэробная жидкая прокладка; применение при зазоре до 0,25 мм | Не назначается вместо любой штатной прокладки, уплотнительного кольца или торцевого уплотнения |
| Металлическая трубная резьба | LOCTITE 577 | Анаэробный резьбовой герметик средней прочности для подходящих труб и фитингов | Если соединение уплотняется по торцу или кольцу, одной обработки резьбы недостаточно |
Подробности отдельных операций вынесены в наши статьи о нанесении резьбового фиксатора, вал-втулочных соединениях, фланцевых герметиках и уплотнении трубной резьбы.
Какие данные нужны перед выбором состава
Для подбора важны модель насоса и назначение ремонтируемого соединения. Даже внешне похожие пробки могут уплотняться разными способами, а одинаковый подшипник может иметь разные посадки в зависимости от конструкции агрегата.
- Геометрия: размеры сопряжения, фактический зазор, следы износа, овальность и состояние поверхностей.
- Материалы: металл корпуса и вала, покрытия, расположенные рядом эластомеры и пластмассы.
- Режим: температура деталей при сборке и в работе, давление, вибрация, необходимость последующей разборки.
- Среда: точное название жидкости, её концентрация и условия контакта с ремонтным материалом.
Трещины в нагруженных или удерживающих давление деталях, существенная потеря металла и нарушение геометрии требуют отдельного ремонтного решения. Для таких дефектов нельзя автоматически переносить рекомендации по фиксации исправной посадки. Восстановление поверхности эпоксидной пастой также является отдельной технологией: о ней рассказываем в статье про ремонтные составы для металла.

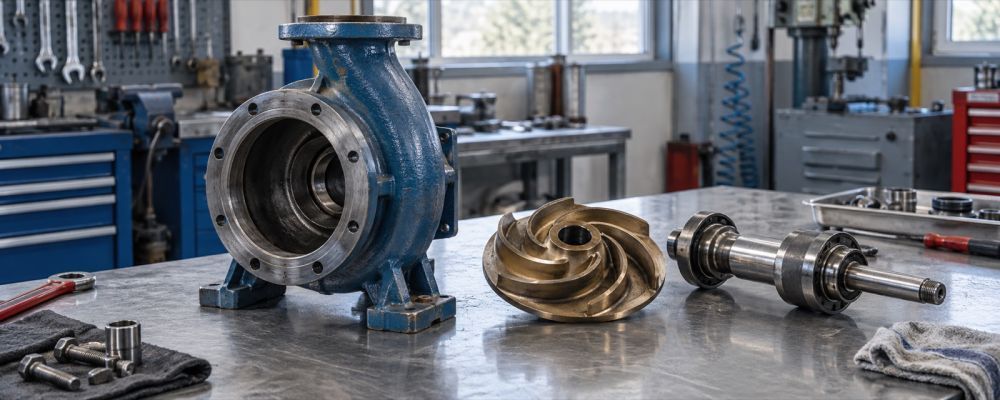

Подготовка и сборка насоса по этапам
Последовательность разборки, затяжки и испытаний задаётся конструкцией оборудования. Материал применяется внутри этой последовательности, а не вместо неё.
- Подготовьте оборудование и осмотрите соединение. Насос останавливают, исключают случайный пуск, изолируют от системы, снимают давление и освобождают от среды по регламенту. После разборки фиксируют дефекты и измеряют сопряжение. На этом этапе решают, допустима ли сборка с составом или требуется восстановление либо замена детали.
- Очистите и высушите поверхности. Удаляют остатки старого материала и загрязнения, не повреждая посадки и уплотняющие плоскости. Для обезжиривания подходящих металлических поверхностей перед сборкой используется очиститель LOCTITE SF 7063. Растворителю дают полностью испариться; совместимость с соседними пластиками и покрытиями проверяют отдельно.
- Нанесите материал на его рабочую поверхность. Резьбовой фиксатор распределяют в зоне зацепления крепежа. Вал-втулочный состав наносят на цилиндрические сопрягаемые поверхности, без попадания на дорожки качения и уплотнения. Жидкую прокладку распределяют по предусмотренному контуру жёсткого фланца, а трубный герметик по рабочей резьбе до сборки. Количество и способ нанесения выбирают для конкретной геометрии.
- Соберите узел и выдержите соединение. Детали устанавливают и затягивают в предусмотренном порядке. Момент затяжки и зазоры не изменяют произвольно из-за применения клея. Время до испытания и рабочей нагрузки назначают с учётом состава, металла, температуры и зазора. Начальная фиксация или первичная герметичность ещё не означают готовность к полной нагрузке.
- Проверьте агрегат перед возвратом в работу. Убирают доступные излишки, проверяют свободу вращения, правильность сборки и центровку. Затем проводят предусмотренные изготовителем проверки и пробный пуск. Если снова появляются течь, шум или вибрация, устанавливают причину, а не добавляют материал поверх собранного соединения.
Активатор нужен не для любой сборки. У анаэробных составов отверждение зависит от поверхности, температуры и зазора. Если требуется ускорение, выбирают совместимый активатор для конкретного материала. Праймер для трудносклеиваемого пластика не является универсальной добавкой к фиксатору металлической посадки.
Что проверить после ремонта и обслуживания
Успешная сборка не подтверждается только тем, что состав перестал быть жидким. Результат оценивают по соединению и работе агрегата, сохраняя требования изготовителя насоса.
| Объект проверки | Что оценивают | Что требует повторной проверки |
|---|---|---|
| Крепёж и посадки | Положение деталей, требуемую затяжку, соблюдение выдержки | Люфт, перемещение детали, неподтверждённая геометрия |
| Неподвижные уплотняемые соединения | Герметичность по предусмотренной программе испытаний | Подтекание по разъёму, пробке или фитингу |
| Подшипники, вал и привод | Свободу вращения, центровку, нагрев и вибрацию по регламенту | Заедание, необычный шум или изменение рабочего состояния |
| Уплотнение вала | Состояние и работу штатного торцевого уплотнения или сальниковой набивки | Неожиданная утечка; допустимые значения определяются типом уплотнения |
Сальниковая набивка и торцевое уплотнение требуют разных подходов к оценке утечки. Для некоторых набивок предусмотрено контролируемое каплепадение. Поэтому требование «полностью убрать любую влагу» без учёта конструкции может привести к неправильной регулировке. Регламент обслуживания и критерии приёмки выбирают для конкретного насоса.
Материалы для сборки насоса в нашем каталоге
В подборке четыре состава для разных сопряжений. Это не обязательный комплект: для ремонта одного узла может потребоваться только один материал.
Листайте товары4 состава в подборке
LOCTITE 638, 50 мл
Для высокопрочной фиксации подходящих металлических цилиндрических деталей.
- Рабочая зона
- Цилиндрическое сопряжение
- Прочность
- Высокая
- Перед выбором
- Измерить посадку и оценить разборку
LOCTITE 518, 50 мл
Для формирования прокладки на предусмотренном конструкцией жёстком металлическом разъёме.
- Рабочая зона
- Плоскости фланцев
- Тип материала
- Анаэробный герметик
- Перед выбором
- Уточнить тип штатного уплотнения
LOCTITE 577, 50 мл
Для уплотнения подходящей металлической трубной резьбы фитинга или пробки.
- Рабочая зона
- Трубная резьба
- Прочность
- Средняя
- Перед выбором
- Проверить место уплотнения и среду
Вопросы и ответы
Можно ли одним составом собрать все соединения насоса?
Нет. Фиксация крепежа, цилиндрической посадки, герметизация фланца и трубной резьбы являются разными задачами. Материал выбирают по сопряжению и условиям его работы. Совпадение бренда не делает составы взаимозаменяемыми.
Можно ли убрать течь возле вала жидкой прокладкой?
LOCTITE 518 предназначен для подходящих неподвижных жёстких металлических фланцев. Течь в зоне вала требует проверки штатного торцевого уплотнения или набивки, самого вала и режима работы. Нанесение жидкой прокладки снаружи не заменяет такую проверку.
Подходит ли LOCTITE 638 для любой изношенной посадки подшипника?
Нет. Сначала измеряют посадку, оценивают овальность, биение и состояние металла. Рабочий зазор материала не отменяет допуски насоса. При значительном износе требуется отдельная технология восстановления или замена детали.
Сколько ждать до запуска насоса после сборки?
Единого времени для всех составов и соединений нет. Выдержка зависит от материала, металла, температуры и зазора. Отдельно определяют готовность к проверке герметичности и к рабочей нагрузке. Начальная фиксация не служит самостоятельным разрешением на запуск.
Почему после фиксации болтов насос продолжает вибрировать?
Фиксатор помогает предотвратить самоотвинчивание подходящего крепежа, но не исправляет несоосность, повреждённые подшипники, дисбаланс или неподходящий гидравлический режим. Если вибрация сохраняется, продолжают диагностику агрегата и системы.
Где купить материалы LOCTITE для ремонта насоса?
У нас в ЛокЭксперт. В каталоге представлены фиксаторы и герметики из подборки выше. Пришлите модель насоса, данные о соединении и рабочей среде, чтобы мы помогли подобрать состав и фасовку.
Подбор материалов LOCTITE для насоса
Для подбора укажите модель насоса, ремонтируемый узел, материал деталей, размеры сопряжения, температуру и рабочую жидкость. Фотография дефекта помогает уточнить задачу, но не заменяет измерений.
