LOCTITE EURO O-RING KIT
Набор для изготовления подходящих статических О-образных уплотнений из резинового шнура.
- Задача
- Резка и совмещение шнура при изготовлении кольца
- Перед заказом
- Уточнить сечения, комплектацию и наличие клея
Уплотнительное кольцо нестандартного диаметра можно изготовить из подходящего резинового шнура. Объясняем, как подобрать сечение, определить длину и соединить торцы с помощью LOCTITE 406, а также когда требуется готовое цельное уплотнение.
Уплотнительное кольцо нестандартного диаметра можно изготовить из подходящего резинового шнура. Объясняем, как подобрать сечение, определить длину и соединить торцы с помощью LOCTITE 406, а также когда требуется готовое цельное уплотнение.
Уплотнительное кольцо из шнура изготавливается соединением двух ровно отрезанных торцов. Для подходящего нитрильного шнура применяется моментальный клей LOCTITE 406 и приспособление, которое удерживает концы на одной оси. Такая технология используется для статических уплотнений: соединяемые поверхности не должны перемещаться относительно кольца во время работы.
В ЛокЭксперт мы помогаем подобрать материалы для обслуживания оборудования. При изготовлении кольца важен не только прочный стык: материал, сечение, длина и условия эксплуатации должны соответствовать узлу. Клей не компенсирует ошибку в размере или неподходящую резину.
Когда уплотнительное кольцо можно сделать из шнура

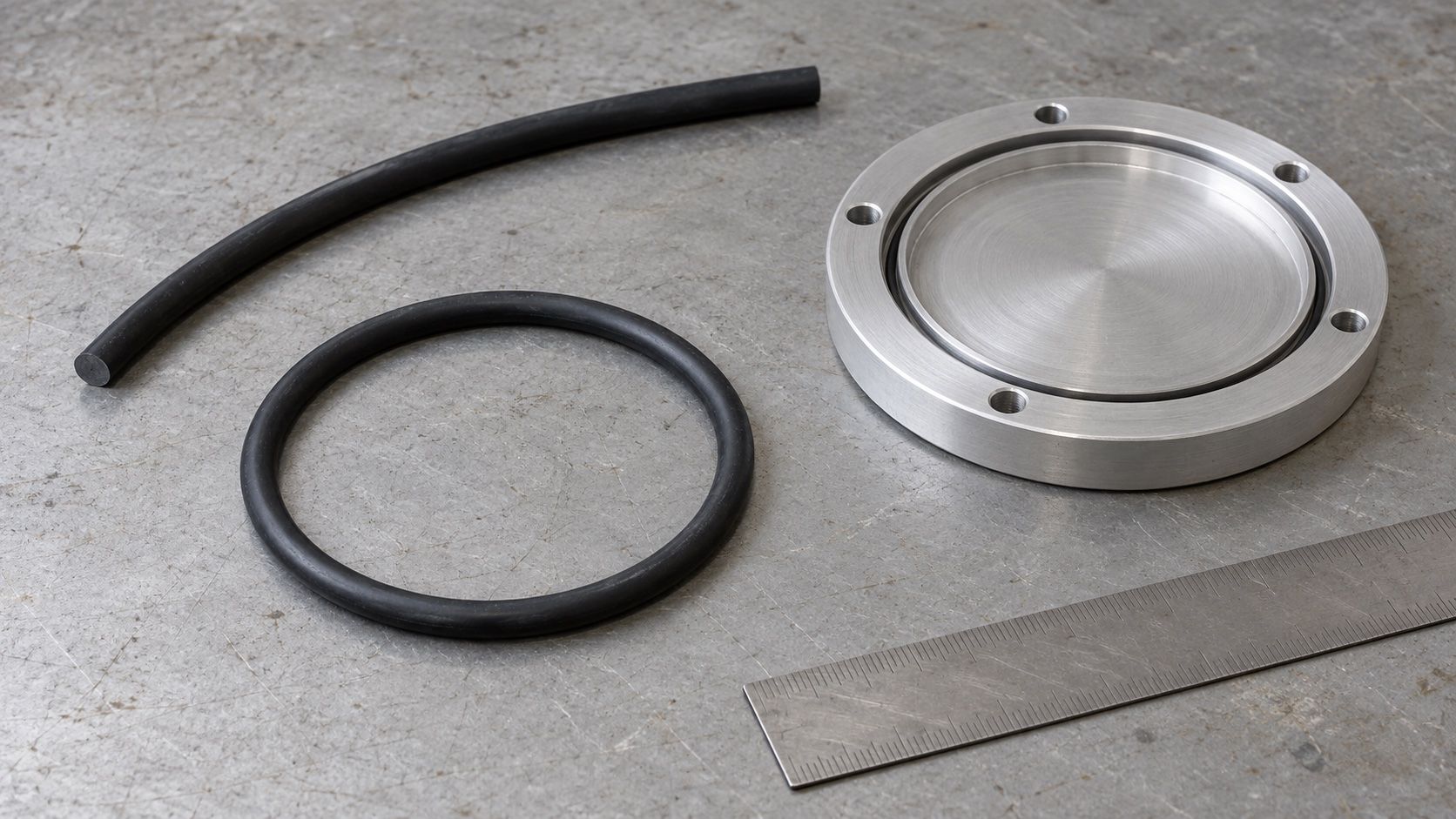

Ремонтный набор полезен, когда нужного диаметра нет под рукой, а технология обслуживания допускает составное статическое кольцо. Примером посадочного места может быть канавка неподвижной крышки. Пригодность определяется конструкцией и режимом оборудования, а не одним названием детали.
Статическое уплотнение остаётся неподвижным относительно сопрягаемых поверхностей. В динамическом уплотнении есть вращение, возвратно-поступательное движение или другое скольжение. Для манжеты штока, вращающегося вала и подобных задач нельзя автоматически переносить способ склеивания статического кольца.
| Условие | Решение |
|---|---|
| Неподвижный стык, известные размеры и материал | Оценить возможность применения шнура и клеевого соединения по требованиям узла |
| Кольцо работает со скольжением или вращением | Подобрать предназначенное для этого готовое уплотнение |
| Неизвестная резина или рабочая жидкость | Сначала установить материал и совместимость; внешний вид не подтверждает пригодность |
| Предписано цельное кольцо или специальное исполнение | Сохранить требование изготовителя оборудования |
| Старое кольцо разбухло, затвердело или растрескалось | Выяснить причину повреждения и подобрать материал заново |
Нитрильный каучук обозначается NBR, также встречается название Buna-N. Для него необходимо проверить совместимость с конкретной средой и температурой. Чёрный цвет не позволяет отличить NBR от других эластомеров. Допустимые давление и температура готового узла не определяются характеристиками клея отдельно от шнура и конструкции.
Как подобрать сечение шнура и длину кольца
У круглого уплотнительного кольца есть два независимых размера: внутренний диаметр и диаметр круглого сечения. Последний соответствует толщине исходного шнура. Изменение длины заготовки позволяет получить другой диаметр кольца, но не превращает шнур одного сечения в другое.
Сечение выбирают по чертежу, обозначению штатного уплотнения или проверенным размерам канавки. Слишком толстый шнур может мешать сборке, а слишком тонкий не обеспечивает предусмотренного обжатия. Процент сжатия и растяжения задаётся конструкцией: единого правила для любых канавок нет.
Почему длина не равна окружности внутреннего диаметра
Для геометрической оценки нерастянутого кольца длину считают по средней линии шнура: L ≈ π × (Dвн + d), где Dвн является внутренним диаметром кольца, а d диаметром сечения. Все размеры подставляют в одинаковых единицах.
Например, для условного кольца с внутренним диаметром 100 мм и сечением 3 мм получится примерно 323,6 мм. Это расчёт геометрии, а не универсальная длина отрезания для оборудования: окончательный размер должен учитывать предусмотренную посадку и допуски. Если посчитать только π × 100, заготовка будет короче примерно на 9,4 мм.
Старое кольцо используют как образец осторожно. Растяжение, остаточная деформация и разбухание могут изменить его размеры. Не следует натягивать повреждённый образец на линейку или растягивать новый шнур при измерении. Приоритет имеют исходный размер и данные посадочного места.
Чем склеить резиновое уплотнительное кольцо
LOCTITE 406 является однокомпонентным низковязким цианоакрилатным клеем для пластмасс и эластомеров. Он применяется для соединения подходящего нитрильного шнура в ремонтных наборах O-RING KIT. Клей наносят на один торец, после чего концы сразу совмещают и удерживают неподвижно.
Здесь нужен плотный стык с тонким клеевым слоем. Большая капля не исправляет косой срез, разницу диаметров или смещение концов. Попытка заполнить дефект клеем оставляет неровность на рабочей поверхности кольца.
Скорость схватывания зависит от материала, зазора и условий. Нельзя считать, что любой резиновый шнур склеится одинаково. Для другого эластомера технологию подбирают отдельно; общие свойства моментальных составов разобраны в статье о цианоакрилатных клеях LOCTITE.
Как сделать уплотнительное кольцо по шагам
- Уточните применимость. Проверьте, что узел допускает составное статическое кольцо. Подберите материал, сечение и размер. До разборки оборудование отключают и безопасно освобождают от давления и рабочей среды.
- Подготовьте шнур и инструмент. Рабочая поверхность, режущая кромка и приспособление должны быть чистыми. Исключите масло на торцах. Если для подготовки требуется очиститель, его совместимость со шнуром проверяют заранее, а поверхность полностью высушивают.
- Отмерьте заготовку без растяжения. Используйте предусмотренный размер и инструмент набора. Не назначайте окончательную длину только по деформированному старому кольцу.

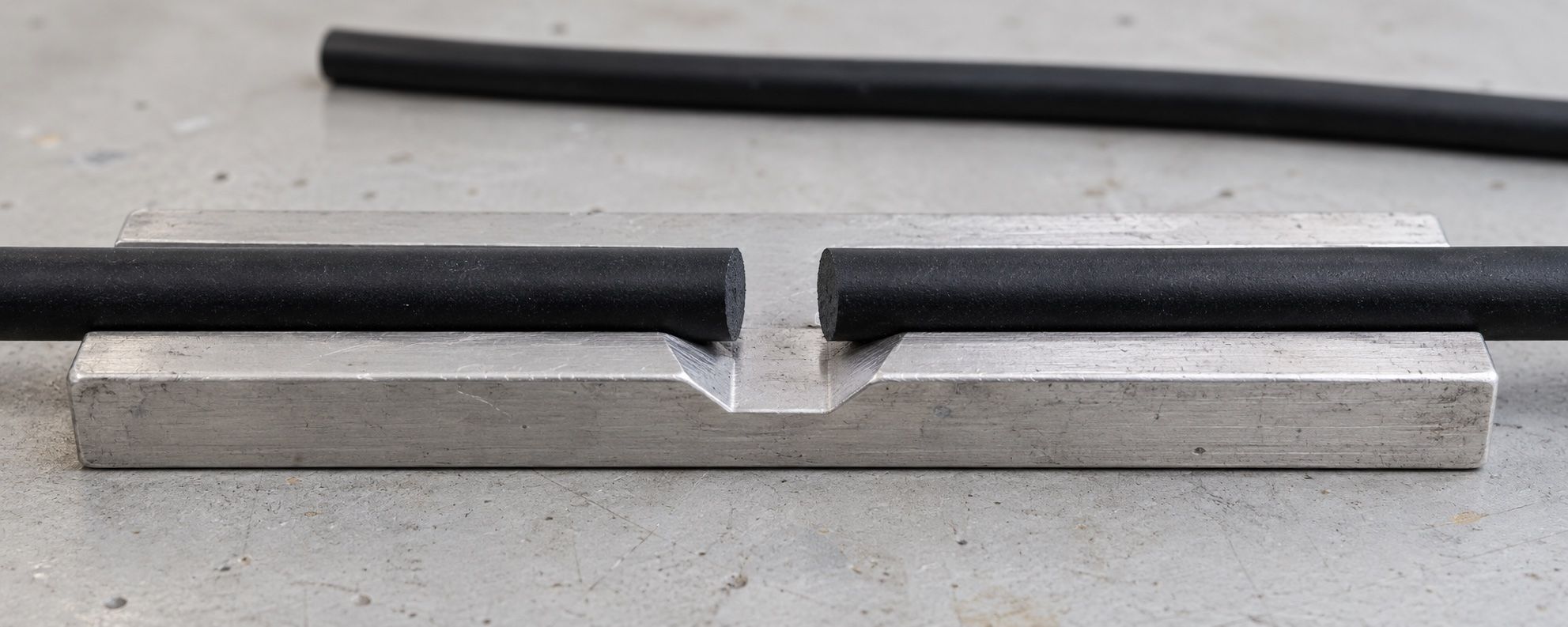

- Сделайте ровные поперечные срезы. Приспособление для резки помогает получить торцы, которые плотно сходятся по всему сечению. Перед нанесением проверьте их совмещение в направляющей.
- Нанесите LOCTITE 406 и соедините концы. Нужна небольшая капля на один торец. Сразу совместите концы в V-образной направляющей, без ступеньки и перекручивания. Не распределяйте клей тканью и не удерживайте стык пальцами.
- Выдержите и проверьте кольцо. В технологии набора концы удерживают около 30 секунд. Не тяните стык для проверки сразу после схватывания. Осмотрите соединение, выдержите необходимое время перед рабочей нагрузкой, затем установите кольцо и выполните предусмотренный контроль герметичности.
Схватывание и готовность к рабочей нагрузке являются разными этапами. Быстрая фиксация позволяет сохранить взаимное положение концов. Для развития полной прочности LOCTITE 406 обычно требуется 24-72 часа в зависимости от материалов, зазора и окружающих условий. Порядок ввода конкретного уплотнения в работу задаётся подтверждённой технологией узла.
Как проверить стык и избежать повторной течи
Сначала кольцо осматривают без растяжения. Проверяют одинаковое сечение по обе стороны шва, отсутствие перекручивания, разрыва, ступеньки и заметного клеевого наплыва. Затем оценивают посадку в подготовленной канавке: кольцо не должно защемляться при закрытии крышки.
| Что обнаружено | Что проверить |
|---|---|
| Торцы сходятся только частью поверхности | Качество реза и осевое совмещение. Подготовить новую заготовку правильной длины |
| На шве появилась ступенька | Диаметр шнура и положение концов в направляющей. Не маскировать дефект дополнительным клеем |
| Кольцо не укладывается или выталкивается из канавки | Длину, сечение и отсутствие перекручивания; не компенсировать размер чрезмерной затяжкой |
| Течь сохраняется после сборки | Размер, состояние канавки, повреждения сопрягаемых поверхностей и режим проверки |
| Резина меняет размеры или теряет упругость | Совместимость со средой и температурой. Повторное склеивание не устраняет причину |
Если из-за повторной подрезки заготовка стала короче нужного размера, лучше изготовить новую. Несколько случайных вставок и дополнительных стыков не являются исправлением ошибки измерения. Не следует также клеить обратно старое повреждённое кольцо без оценки состояния всей резины.
Набор и клей LOCTITE в нашем каталоге
Для изготовления кольца нужны подходящий шнур, инструмент для резки и совмещения, а также клей. Комплектация O-RING KIT зависит от исполнения: перед заказом уточняем состав поставки, доступные сечения и наличие LOCTITE 406. При необходимости клей можно заказать отдельно.
LOCTITE 406, 20 г
Моментальный клей для плотного соединения подходящих пластмасс и эластомерных материалов.
- Тип состава
- Однокомпонентный низковязкий цианоакрилат
- Нанесение
- Небольшая капля на один подготовленный торец
Если задача связана с приклеиванием резиновой накладки к металлическому основанию, требуется другая схема выбора. Для неё подготовлен отдельный материал о клеях для резины и металла. Изготовление круглого уплотнения не следует смешивать с ремонтом накладок, шлангов и силовых резиновых деталей.
Вопросы и ответы
Можно ли сделать уплотнительное кольцо своими руками?
Да, из подходящего шнура с помощью ремонтного набора, если узел допускает составное статическое уплотнение. Сначала определяют материал, сечение и размер, затем подготавливают и соединяют торцы. Для динамических узлов этот способ автоматически не подходит.
Чем склеить нитрильный резиновый шнур в кольцо?
В технологии LOCTITE O-RING KIT используется LOCTITE 406. Нужны чистые ровные торцы, плотное сопряжение и точное совмещение в направляющей. Для резины неизвестного состава применимость сначала проверяют.
Как рассчитать длину шнура?
Геометрический ориентир для нерастянутого кольца: L ≈ π × (Dвн + d). Он учитывает среднюю линию круглого сечения. Окончательная длина заготовки определяется размером уплотнения, посадкой и допусками узла.
Через 30 секунд кольцо уже можно нагружать?
Удержание около 30 секунд относится к операции соединения в наборе. Оно не означает достижения полной прочности и химической стойкости при любых условиях. Для LOCTITE 406 развитие полной прочности обычно занимает 24-72 часа; порядок ввода узла в работу проверяют отдельно.
Подходит ли такое кольцо для подвижного штока?
Способ рассматривается для статических неподвижных уплотнений. Для штока, поршня или вращающегося вала подбирают уплотнение под движение и фактический режим. Сходство размера не подтверждает взаимозаменяемость.
Где купить набор для изготовления уплотнительных колец и LOCTITE 406?
У нас в ЛокЭксперт. В каталоге представлены LOCTITE EURO O-RING KIT и LOCTITE 406, 20 г. Сообщите размер, материал, рабочую среду и условия узла. Мы поможем проверить применимость и уточнить комплектацию.
Подбор материалов для уплотнительного кольца
Пришлите внутренний диаметр и сечение кольца, данные о канавке, рабочей среде, температуре и характере движения в узле. Если есть чертёж или обозначение штатного уплотнения, укажите их в обращении.
Нужна помощь с подбором?
Мы поможем уточнить пригодность набора LOCTITE и клея под материал и условия вашего уплотнения.
